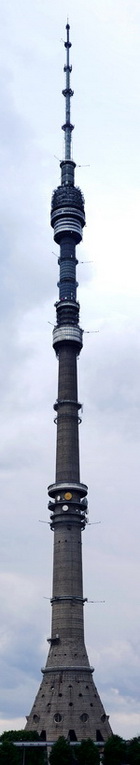

Цифры и факты об
Останкинской телебашне
Останкинская
башня - гордость советского, а потом, - российского высотного
строительства. Гордиться, действительно, есть чем.
Многое
написано, например, об Эйфелевой башне. Но Останкинская башня по
большинству своих характеристик превосходит не только Эйфелеву башню, но
и многие современные небоскребы.
Главный
конструктор Останкинской башни — Н. В. Никитин. Инженеры — М. А. Шкуд и
Б. А. Злобин. Главный Архитектор-Л. И. Баталов. Архитекторы — Д. И.
Бурдин, М. А. Шкуд и Л. И. Щипакин. Строительство Останкинской башни
велось с 1963 по 1967. В то время это было самое большое высотное здание
в мире.
|
№ |
Параметр |
Данные |
|
1 |
Высота сооружения |
540м |
|
2 |
Общая высота нижнего конического
основания башни |
63м |
|
3 |
Высота железобетонного
предварительно-напряженного ствола сооружения |
385,5м |
|
4 |
Общая масса телебашни с фундаментом |
51 400т |
|
5 |
Масса конструкций телебашни без
фундамента |
32 000т |
|
6 |
Ширина подошвы плиты главного
кольцевого фундамента телебашни |
9,5м |
|
7 |
Глубина заложения подошвы главного
фундамента |
3,5 - 4,6м |
|
8 |
Нижнее коническое основание сооружения
опирается на |
10 опор |
|
9 |
Средний диаметр между опорами-ногами |
60м |
|
10 |
Толщина опор телебашни в нижнем сечении |
0,5 - 1м |
|
11 |
Диаметр железобетонного ствола башни на
высоте 63 м |
18м |
|
12 |
Диаметр железобетонного ствола в
верхней зоне сооружения между отметками 311 и 385,5 м |
8,2м |
|
13 |
Железобетонный ствол сооружения
выполнен из предварительно-напряженного железобетона марки |
400 |
|
14 |
Кольцевые сечения ствола башни обжаты |
149 канатами |
|
15 |
Суммарное натяжение
предварительно-напряженных стальных канатов диаметром 38 мм
составляет |
10,8 тыс. тонн |
|
16 |
Полезная площадь помещений на башне |
Более 15 тыс.м2 |
|
17 |
Суммарный объем помещений и высотных
обстроек |
70 тыс.м3 |
|
18 |
Принятая расчетная скорость ветра на
высоте флюгера (10 м от земли) |
25м/с |
|
19 |
Теоретическое отклонение вершины башни
при максимальных расчетных скоростях ветра |
Около 12м |
|
20 |
Теоретическая вероятность появления
расчетных скоростей ветра |
Более 50 лет |
|
21 |
Расчетное отклонение оси ствола
телебашни от вертикали под воздействием солнечной инсоляции |
2,25 м |
|
22 |
Радиус уверенного приема телевизионного
сигнала |
110 - 120 км |
|
23 |
Общее количество лифтов на
телевизионной башне,
из них пассажирских высокоскоростных |
7шт.
4шт. |
|
24 |
Скорость подъема кабины скоростных
лифтов |
7 и 9 м/с |
|
25 |
За годы эксплуатации смотровую площадку
и высотный ресторан "Седьмое небо" посетили |
10 млн. человек |
|
26 |
Главная смотровая площадка расположена
на высоте |
337м |
|
27 |
Этажи высотного ресторана "Седьмое
небо" находятся на высотах |
328, 331 и 334м |
|
28 |
Скорость вращения кольцевых полов в
ресторане |
1 - 3 об/час |
|
29 |
Суммарный вес стальных конструкций
сооружения |
4160т |
|
30 |
Объем железобетонных конструкций |
7574м3 |
|
31 |
Общая продолжительность строительства |
54 месяца |
Опрокинуть Останкинскую башню сложно. Ее
центр тяжести не выходит и никогда не выйдет за площадь опоры. Эта
площадь ограничена кольцом-фундаментом диаметром в 60 метров. А центр
тяжести находится на высоте 110 метров по оси башни.
Внутри по окружности ствола Останкинской
телевизионной башни сверху донизу, как струны, натянуты стальные канаты.
Каждый из 150 канатов растянут с силой в 70 тонн. В целом тело
Останкинской башни сжато с силой в десять с половиной тысяч тонн.
Поэтому внешние нагрузки не могут разрушительно воздействовать на сжатый
металлическими канатами ствол телебашни. В этом была новизна инженерной
мысли того времени.
Внутри ствола находится множество линий и
каналов для теле- и радиоантенн телепрограмм и радиостанций. Лаборатории
и залы занимают три четверти всех внутренних помещений.
В стволе Останкинской телебашни проходят
также водопровод, канализация и телефонные линии. Семь огромных лифтов,
в том числе 4 скоростных, доставляют своих пассажиров наверх.
-
На высоте
337 метров находится опоясанный стеклом круговой смотровой зал, из
которого открывается панорама Москвы.
-
Чуть ниже смотровой площадки
находится ресторан «Седьмое небо» с тремя залами, расположенными друг
под другом.
-
Столики в залах стоят на круговой платформе
со стеклянными ограждениями. Платформа, медленно вращаясь, делает полный
оборот за один час.
Останкинская телевизионная башня создана по
заказу Министерства связи СССР.
27 августа 2000 года в Останкинской башне
произошел сильный пожар. Очаг возгорания находился на высоте 460 м.
Полностью выгорели 3 этажа. Во время пожара от высокой температуры
лопнуло несколько десятков тросов, обеспечивающих преднапряжение
бетонной конструкции башни, но вопреки обоснованным опасениям,
Останкинская башня устояла.
В ноябре 2008 года Останкинской башне
исполнилось 41 год.
